Descripción general del diseño de la camisa del reactor químico

El diseño de una camisa de reactor químico implica varias consideraciones para garantizar una transferencia de calor eficiente, seguridad y flexibilidad operativa. Las camisas se utilizan comúnmente para controlar la temperatura del contenido del reactor mediante la circulación de un medio de calentamiento o enfriamiento (por ejemplo, agua, vapor o aceite térmico). A continuación, se presenta una descripción general de los aspectos clave del diseño de un tipo de camisa de reactor químico:

1. Tipos de chaquetas de reactor

Existen varios tipos de chaquetas, cada una con sus propias ventajas y aplicaciones:

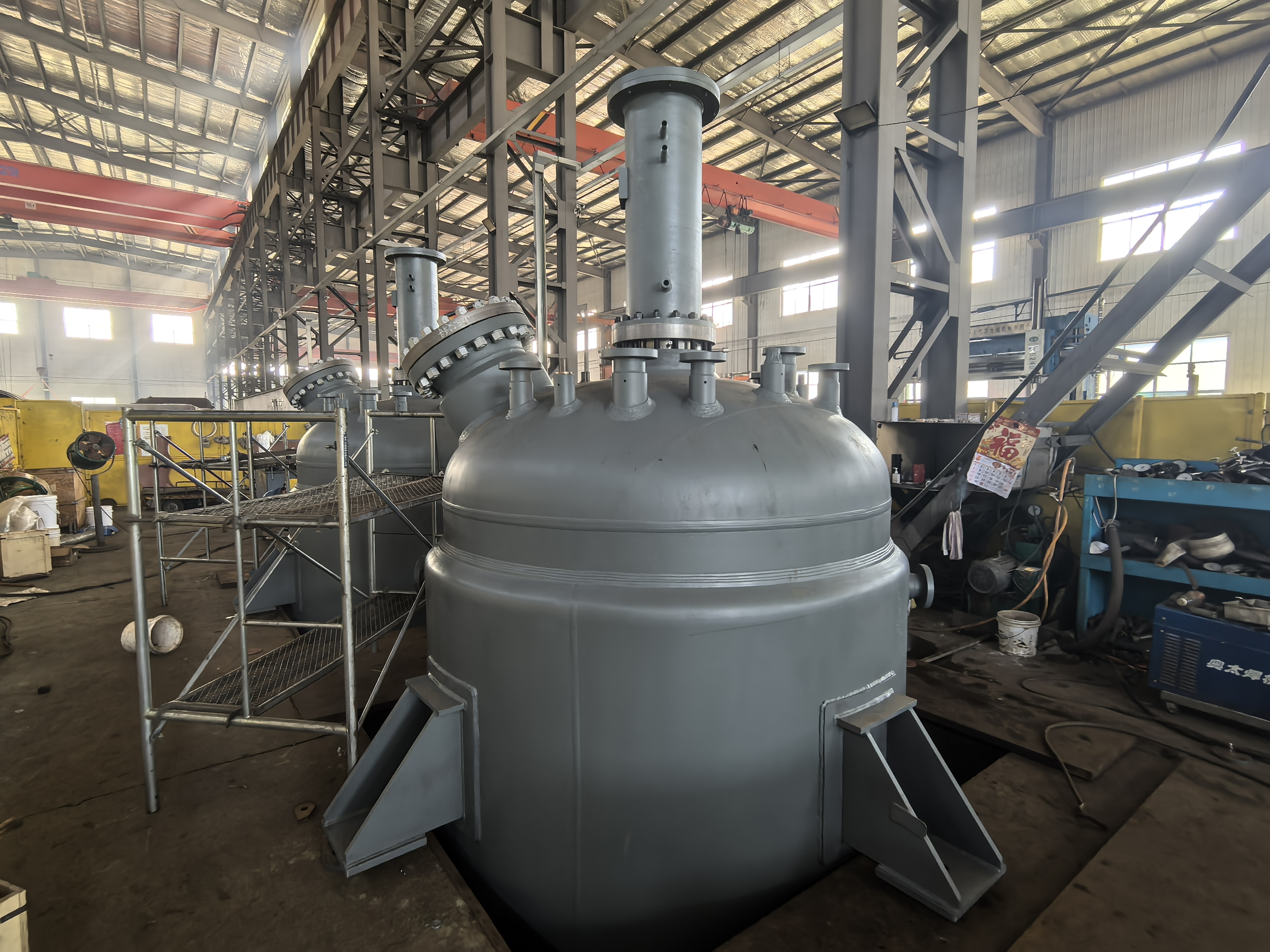

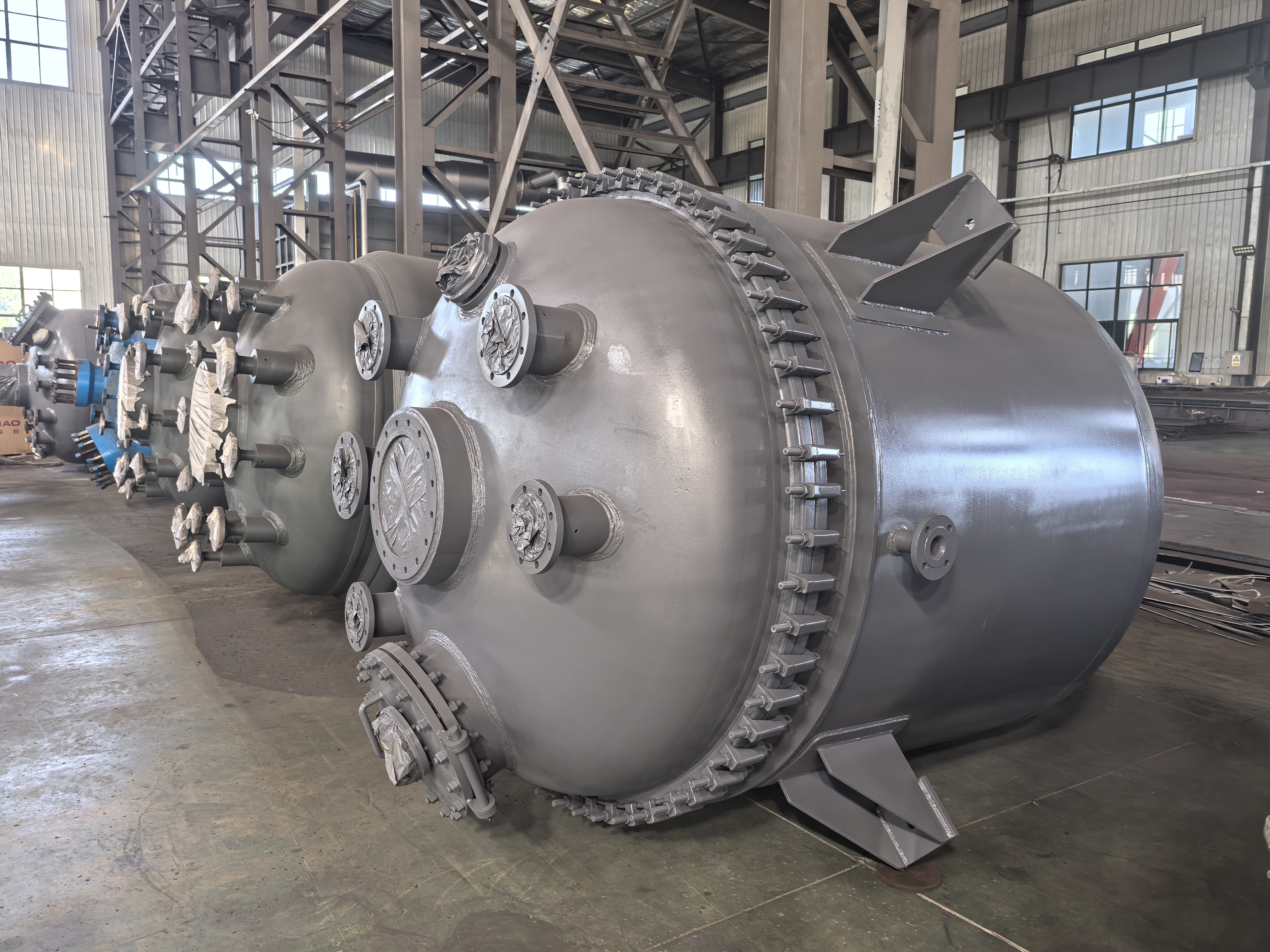

a. Chaqueta convencional

• Una única capa exterior que rodea el recipiente del reactor.

• Adecuado para requisitos de transferencia de calor bajos a moderados.

• Diseño simple y fácil de mantener.

b. Chaqueta con hoyuelos

• Presenta hoyuelos o hendiduras en la superficie de la camisa para aumentar la turbulencia y mejorar la eficiencia de la transferencia de calor.

• Ideal para aplicaciones que requieren mayores tasas de transferencia de calor.

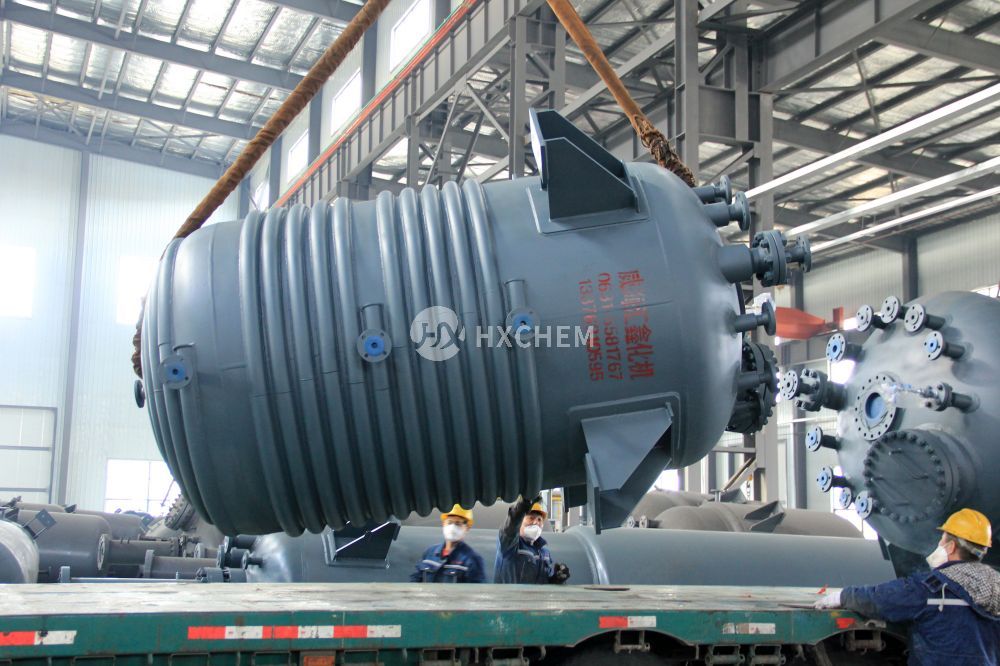

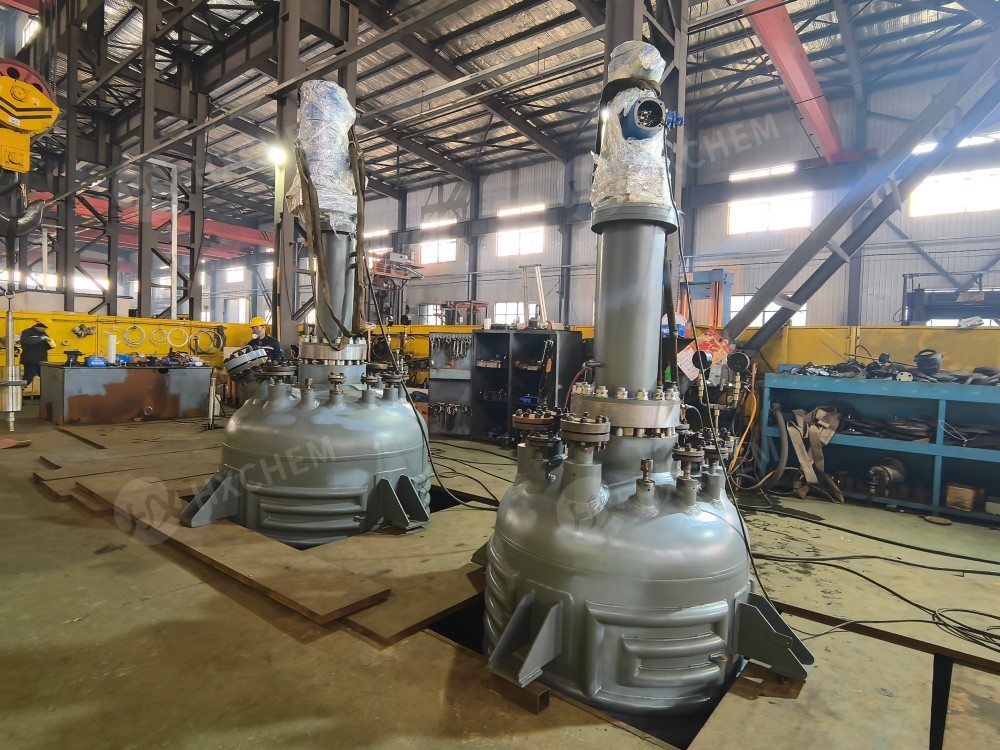

c. Revestimiento de bobina de medio tubo

• Consiste en un medio tubo soldado alrededor del recipiente del reactor.

• Proporciona una alta eficiencia de transferencia de calor y puede soportar altas presiones.

• Se utiliza comúnmente en aplicaciones de alta temperatura o alta presión.

d. Chaqueta de bobina de placa

• Utiliza placas soldadas a la superficie del reactor para formar canales para el fluido de transferencia de calor.

• Ofrece una excelente transferencia de calor y tiene un diseño compacto.

e. Chaqueta de bobina de lapa

• Similar a una bobina de medio tubo pero con una superficie plana soldada al reactor.

• Proporciona una buena transferencia de calor y es más fácil de limpiar que los diseños de media tubería.

2. Consideraciones de diseño

Al diseñar una camisa de reactor, se deben considerar los siguientes factores:

a. Requisitos de transferencia de calor

• Determinar la tasa de transferencia de calor requerida (Q) en función de la carga térmica del reactor.

$$�=�\cdot �\cdot \mathrm{D}�$$

b. Presión y temperatura de la camisa

• Asegúrese de que el diseño de la chaqueta pueda soportar la presión de funcionamiento y la temperatura del medio de calentamiento/enfriamiento.

• Seleccione materiales compatibles con el proceso y el fluido de la camisa.

c. Distribución del flujo

• Diseñe la chaqueta para garantizar un flujo uniforme del medio de calentamiento/enfriamiento para evitar puntos calientes o fríos.

• Utilice deflectores o múltiples puertos de entrada/salida si es necesario.

d. Selección de materiales

• Elija materiales resistentes a la corrosión, la erosión y el estrés térmico.

• Los materiales comunes incluyen acero inoxidable, acero al carbono y aleaciones como Hastelloy o Inconel.

e. Aislamiento

• Aísle la chaqueta para minimizar la pérdida de calor y mejorar la eficiencia energética.

f. Mantenimiento y limpieza

• Diseñe la chaqueta para que sea fácil de inspeccionar, limpiar y mantener.

• Considere cubiertas removibles o puntos de acceso para la limpieza interna.

g. Seguridad

• Incluya características de seguridad como válvulas de alivio de presión, sensores de temperatura y mecanismos a prueba de fallas.

• Garantizar el cumplimiento de los estándares de la industria (por ejemplo, ASME, PED).

3. Configuración de la chaqueta

La chaqueta se puede configurar de diferentes maneras dependiendo del diseño del reactor y los requisitos del proceso:

a. Chaqueta completa

• Cubre todo el recipiente del reactor.

• Proporciona calefacción/refrigeración uniforme.

b. Chaqueta parcial

• Cubre sólo una parte del reactor (por ejemplo, el fondo o los lados).

• Se utiliza cuando no es necesaria una cobertura total.

c. Chaqueta multizona

• Divide la chaqueta en múltiples zonas con control de temperatura independiente.

• Útil para reactores con requisitos de temperatura variables.

4. Selección del líquido de la chaqueta

La elección del medio de calentamiento/enfriamiento depende del rango de temperatura y los requisitos del proceso:

• Agua: Para temperaturas moderadas (hasta 100°C).

• Vapor: Para calefacción a alta temperatura.

• Aceite térmico: Para temperaturas muy altas (hasta 300°C o más).

• Agua helada o glicol: Para aplicaciones de refrigeración.

5. Cálculos y simulaciones

• Realizar cálculos térmicos e hidráulicos para optimizar el diseño de la chaqueta.

• Utilice simulaciones de dinámica de fluidos computacional (CFD) para analizar patrones de flujo y la eficiencia de la transferencia de calor.

6. Normas y códigos

Asegúrese de que el diseño de la chaqueta cumpla con los estándares pertinentes, tales como:

• Código ASME para calderas y recipientes a presión (BPVC).

• Directiva de equipos a presión (DEP) para los mercados europeos.

• Normas locales y normas de seguridad.

7. Ejemplos de aplicaciones

• Reactores por lotes: A menudo se utilizan chaquetas convencionales o con hoyuelos.

• Reactores continuos: Se pueden utilizar camisas de bobinas de placa o de medio tubo para una transferencia de calor eficiente.

• Reactores de alta presión: Por lo general, se utilizan camisas de bobina de medio tubo o de lapa.

Al considerar cuidadosamente estos factores, una camisa de reactor bien diseñada puede garantizar un rendimiento, una seguridad y una longevidad óptimos del proceso.

.
